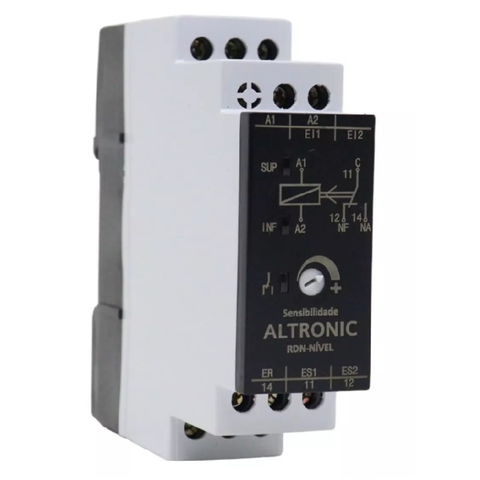

RELE NIVEL INF/SUP 220/380VCA DPN ALTRONIC

Código: R58Y3C97X Marca: Digimec

R$ 208,24

até 3x de R$ 69,41 sem juros

ou R$ 204,08 via Pix

Qtde: Comprar Disponibilidade: Imediata Aproveite! Resta apenas 1 unidade

Parcelas
- 1x de R$ 208,24 sem juros
- 2x de R$ 111,33
- 3x de R$ 75,83
- 4x de R$ 57,95
- 5x de R$ 47,25
- 6x de R$ 40,15
- 7x de R$ 35,11
- 8x de R$ 31,35
- 9x de R$ 28,44
- 10x de R$ 26,15
- 11x de R$ 24,29
- 12x de R$ 22,76
R$ 204,08
R$ 208,24

Introdução

Os relés de nível inferior ou superior tipos JPX-152 e DPX-152 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenoides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Com entrada de alimentação e leds para indicar alimentação e estado do relé de saída, são montados em caixas plásticas, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuir um sistema de fácil fixação em trilho DIN (mediante adaptador opcional para caixa D).

Funcionamento

Um circuito eletrônico compara a corrente que circula entre os eletrodos conectados ao aparelho, com um valor selecionado no frontal através de um potenciômetro. O aparelho comuta seus contatos de saída para a posição de trabalho ou repouso quando o líquido cobrir ou descobrir os eletrodos.

Possui uma seleção via jumper, onde é possível selecionar uma das seguintes funções:

Função esvaziamento (INFERIOR): controle de nível de um único reservatório, mantendo o mesmo sempre vazio. Quando o líquido condutor cobrir os dois eletrodos condutores (Ei e Es), com relação ao eletrodo de referência (Er), o relé de saída será energizado.

Função enchimento (SUPERIOR): controle de nível de um único reservatório, mantendo o mesmo sempre cheio. Quando o líquido condutor descobrir os dois eletrodos condutores (Ei e Es), com relação ao eletrodo de referência (Er), o relé de saída será desenergizado.

Função com dois eletrodos: usando o eletrodo de referência (Er) e o eletrodo superior (Es), é possível obter um único ponto de nível com somente dois eletrodos, deve-se conectar um jumper entre os bornes referentes aos eletrodos inferior (Ei) e superior (Es).
